泡罩塔盤板

塔盤塔板規格材質型號定制

泡罩塔盤是化學工業中使用最早的一種典型的鼓泡型板式塔盤，在蒸餾、吸收等兩相傳質設備中占有主導地位。其主要優點：①塔板效率高，且在較寬的負荷范圍內也能保持高效；②生產能力較大；③操作穩定，彈性大，適用范圍廣，不易阻塞等。 工業上常用泡罩的下徑有50、80、100、150mm等幾種。

直徑：￠300-￠4000

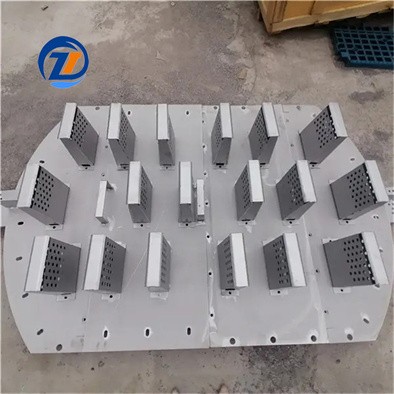

板型：泡罩板、條型泡罩板、S型泡罩板、扁平泡罩板

流型：單流型、雙流型、U型流型、階梯型

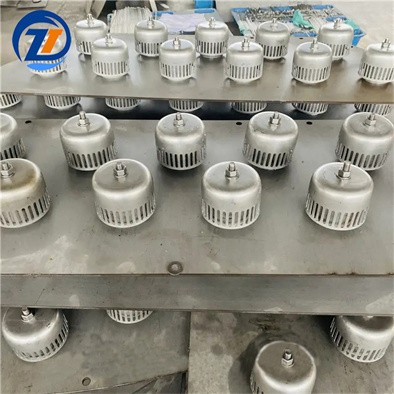

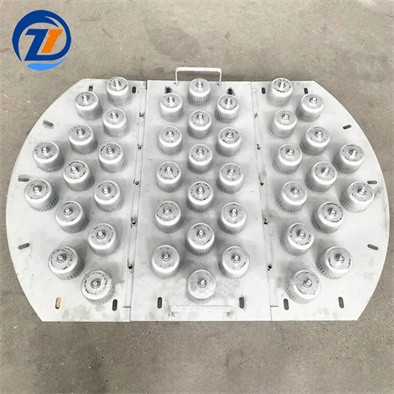

泡罩塔盤在塔盤板上開許多圓孔，每個孔上焊接一個短管，稱為升氣管,升氣管固定在塔板上，在泡罩與升氣管之間形成回轉空間，以一定的噴出速度由齒縫噴出，與塔板上的液體形成鼓泡接觸，進行傳質過程。管上再罩一個“帽子”，稱為泡罩，泡罩周圍開有許多條形孔， 工作時，液體由上層塔盤經降液管流入下層塔盤，然后橫向流過塔盤板，流入再下一層塔盤；氣體從下層塔盤上升進入升氣管，通過環形通道再經泡罩的條形孔流散到泡罩間的液層中。

泡罩塔盤發展：泡罩塔板是較早在工業上大規模應用的板型之一，有成熟的設計方法和操作經驗。氣體接觸良好，操作彈性范圍大，而且耐油污、不易堵塞。20世紀上半葉，隨著化學工業、煉油與石油 化學工業的高速發展，在生產中大量應用著蒸餾、吸收等氣液兩相傳質操作。
